你還不知道氣缸推力怎么算?其實這么簡單!

文章出處:斯麥特網人氣:-發表時間:2022-03-01 09:45【

關于氣缸推力計算公式、氣缸出力怎么算、氣缸推力對照表等著一系列常見的問題的解答,以下是最全面的氣缸理論輸出力表以及計算方法

一、氣缸的輸出力跟行程長短無關,如:

氣壓0.5Mpa(5.0985811公斤力/平方厘米(kgf/cm2))

缸徑100mm(125px)

氣缸截面積=3.14X(10/2)^2=78.5(平方厘米)

所以,0.5Mpa下的理論出力=5.0985811*78.5=400.24(公斤力)

二、氣缸實際輸出力N=A*F

1.(假設氣缸50~500mm/s運行,100缸徑氣缸.在0.5Mpa氣壓下理論出力為400公斤,400公斤X0.5等于200公斤為實際出力)

對于靜負載(如夾緊,低速鉚接等),F2阻力很小,A≤0.7;

對于氣缸速度在50~500mm/s范圍內的水平或垂直動作,A≤0.5;

對于氣缸速度大于500mm/s的動作,F(xiàn)2影響很大,A≤0.3。

2.舉個例子,我們估算某場合需要選用一個缸徑Φ40mm的氣缸,這就是底線,但完全沒有必要說,給個安全系數,然后選一個“精確”缸徑,實際的做法,應該是根據各種考慮,可能會選缸徑Φ50mm或者Φ63mm乃至Φ100mm

氣缸直徑的確定,需根據負載大小,運行速度和工作壓力來決定

1)確定有關負載重量:負載條件包括工件,夾具,導桿等可動部分的重量。

2)選定使用的空氣壓力:供應氣缸的壓縮空氣壓力

3)動作方向:確定氣缸動作方向(上,下,水平)

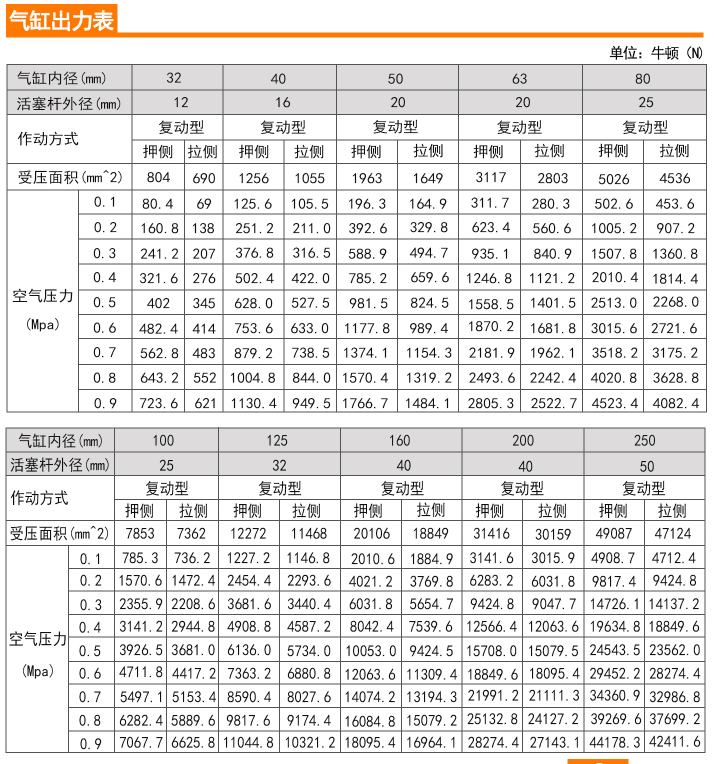

三、斯麥特氣缸出力表


以上內容描述了氣缸推力計算公式、氣缸出力怎么算、氣缸推力對照表一系列相關問題,希望對大家有所幫助。如還有什么不明白的地方,歡迎咨詢無錫斯麥特
